產品簡介：

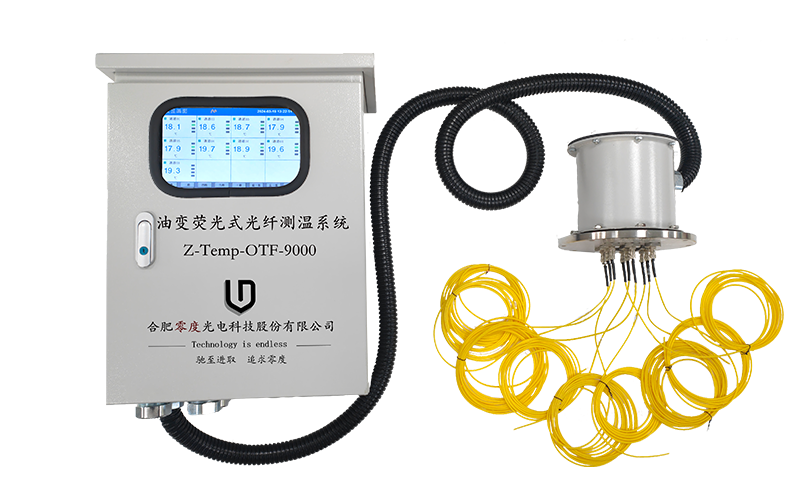

 Z_Temp-OTF-9000變壓器熒光光纖在線監測系統 光纖測溫儀能直接、實時、準確地測量變壓器線圈的溫度。由于同時帶有RS-485數據輸出和模擬輸出，光纖測溫儀非常容易同監控和數據采集系統或其他數據錄入系統連接。根據現場使用經驗總結，自主研制的光纖傳感器更加牢固，ST標準連接器使其在變壓器油箱接口處更為方便、靈活。該傳感器由直徑為300um的特種石英光纖制成，更加柔韌，光纖傳感器在彎曲半徑3cm左右時也不會折斷。

產品原理：

  變壓器繞組本身是一個帶電體，直接測量繞組溫度在絕緣處理上具有較大難度，特別是電壓等級較高的繞組，雖可以采用光纖技術也能實現，但成本較高。所以我們常見到的繞組溫度計實際上是一個通過將變壓器頂部油溫和工作電流綜合后，得到可以反應繞組溫度的一個模擬值，而并非是繞組實際溫度的測量值。

  確定繞組熱點溫度的方法可分為：直接測量法、熱模擬測量法和間接計算法三種。

  直接測量法是在繞組中埋設傳感器，由光纖傳播信號在高電壓、高磁場條件下實現在線、實時地準確測量繞組的熱點溫度，是未來變壓器溫升試驗熱點測量的首選方法，熒光物質傳感器直接附于光纖探頭末端。該探頭采用經過驗證與油浸高壓電力變壓器長期兼容，且具有優良電氣性能的材料制成。在溫升試驗期間僅需安裝光纖探頭（使用工廠現有的工具），由光纖探頭測量的數據即可知道繞組最熱點的實際溫度而且操作簡單。采用的溫度傳感器由一種穩定的耐高溫的熒光材料制成, 直接置于光導纖維一端。

  其原理是當LED光源發出的光脈沖通過光纖送到與繞組接觸的溫度傳感器時, 該脈沖激勵傳感器的熒光材料,使其產生波長較長的熒光,根據返回?zé)晒獾乃p時間測出該傳感器的溫度, 然后通過處理,顯示出溫度值和有關系統參數,并同時將溫度信息傳輸?shù)娇刂剖?。該系統可在變壓器處于峰值負載和緊急超銘牌容量運行時提供精確的繞組溫度, 并可使變壓器根據測出的繞組實際溫度及時調整負載。
