一、系統概述

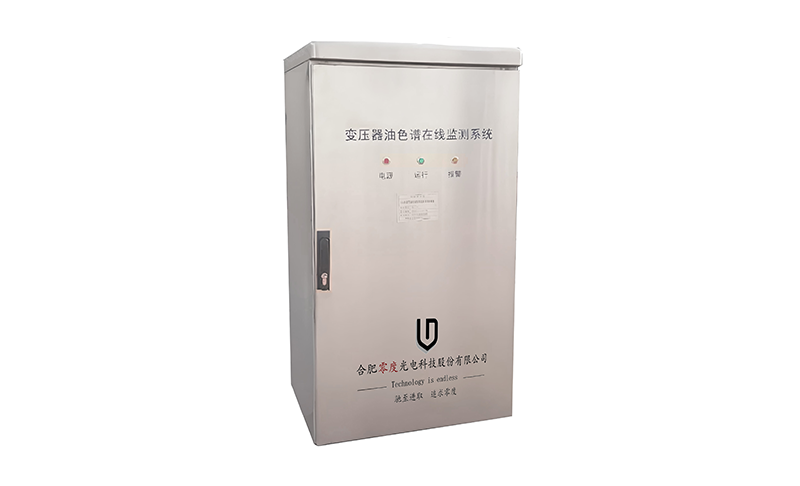

變壓器油色譜在線監測系統可實現自動定量循環清洗、進油、油氣分離、樣品分析，數據處理，實時報警；快速地在線監測變壓器等油浸式電力高壓設備的油中溶解故障氣體的含量及其增長率，并通過故障診斷專家系統早期預報設備故障隱患信息，避免設備事故，減少重大損失，提高設備運行的可靠性。該系統作為油色譜在線監測領域的新一代產品，將為電力變壓器實現在線遠程 DGA 分析提供穩定可靠的解決方案，是電力系統狀態檢修制度實施的有力保障。

二、系統組成

變壓器油色譜在線監測系統由油氣分離單元、氣體檢測單元、數據采集和控制數據處理單元以及輔助單元組成，系統能按確定的周期在線檢測出變壓器油中溶解的H2,CO,CH4,C2H6, C2H2 , C2H4，CO2等全組分氣體及微水的含量。

三、功能特點

  （1）油氣分離技術：動態負壓頂空脫氣，油氣分離迅速、脫氣充分，具有本質安全特性；

  （2）檢測器：納米晶半導體氣敏傳感器，靈敏度高、響應速度快、確保數據穩定準確；

  （3）加熱方式：獨特的加熱方式，確保基線快速平穩不漂移；

  （4）載氣：自制載氣，打造免維護型產品；

  （5）信號處理：智能譜峰識別技術，確保乙炔等痕量氣體組份的可靠識別；

  （6）基線處理：小波基線自動跟蹤技術，確保定量準確；

  （7）環境適應性：雙重恒溫控制技術，滿足室外環境條件下使用，確保數據穩定；
  （8）通信規約：RS-485，IEC61850標準規約多種可選；

  （9）外觀：外殼表面獨特的防腐和全方位的防水工藝，提高殼體的防腐和密封性能；

  （10）氣密性：嚴謹?shù)臍饷苄赃B接，確保產品長期運行不漏氣、漏油；

  （11）進油管、回油管加附伴熱帶，確保零下45℃正常工作，進油口加裝濾油裝置，確保設備長期無故障運行。

  (12) 設備配備工業空調，能夠在-45℃-70℃下正常工作。

四、系統檢測參數
