設備接入的基礎

 額定負載下的熱點溫升是決定所有變壓器負載能力的必要參數。IEEE標準C57.12.00要求環境溫度以上的熱點溫升不能超過80℃。已經做了大量的工作，希望能夠根據IEEEC57.12.90 在標準的生產試驗時（溫升試驗），通過油溫測量和電阻測量線圈平均溫度來確定熱點溫升。然而，由IEEE和IEC報告的試驗結果表明，采用模擬測量法計算出的溫度同采用光纖直接測量的結果相差很大。只有通過光纖技術直接測量熱點溫度才能真實地了解溫升。

 當變壓器負載超過銘牌的額定值時，無論是持續還是短時運行，線圈溫度的升高會使絕緣老化，從而降低變壓器使用壽命。零度光電科技提供的光纖傳感器可以實時地測量線圈溫度。通過連接光纖溫控儀模擬或RS-485輸出到變壓器冷卻設備，變壓器線圈溫度就可以保持在安全值以下。很多變壓器都經過短時負載，僅持續幾個小時。即使時間很短，也會發生絕緣老化和降低變壓器壽命，并積累每次的損失。傳統的線圈溫度指示計最大的弱點，除了它的低準確度以外，是它的數個小時的滯后。這是由于讀數必須基于頂油溫度的測量。因而，可能發生暫態的過載而線圈溫度指示計卻從未感覺到。當同冷卻設備相連時。光纖溫控器迅速的反應時間可以立刻啟動冷卻系統。如果負載很大，變壓器冷卻系統沒有能力使線圈溫度保持安全值以下，光纖溫控器的其他繼電器可以探測出高的溫度，使得控制系統發出警報，甚至使變壓器跳閘。

 由于線圈溫度測量基于頂層油溫測量相對不準確，變壓器負載必須保守，以確保線圈溫度低于安全值。使用了零度光電科技的光纖測溫系統后，可以通過知道準確地線圈溫度而提高大約10%的負載。零度光電科技的光纖溫控儀提供了模擬輸出和數字接口（RS-485），用以連接上位機數據系統。

 光纖溫控器可以允許額外負載，這在通?；蚓o急條件時非常有意義。主要是可以獲得額外的傳輸能量而不破壞設備。使用光纖溫控器精確測量線圈熱點溫度，使得運行條件下負載達到最大值。保守的講，傳統的電力變壓器可以獲得5%到10%的額外負載。

 運行的決定可以根據以現有條件獲得最經濟回報，而不能犧牲變壓器壽命或購買額外的變壓器容量。由于動態系統負載的產生，可以實時知道系統容量并保障可靠性。

 提早探查變壓器內外部的冷卻問題。內部問題只能通過內部探測來確定，且結果常常是有問題的。光纖熱點溫度測量可以提供在變壓器壽命期間關于內部冷卻系統效率的準確曲線。

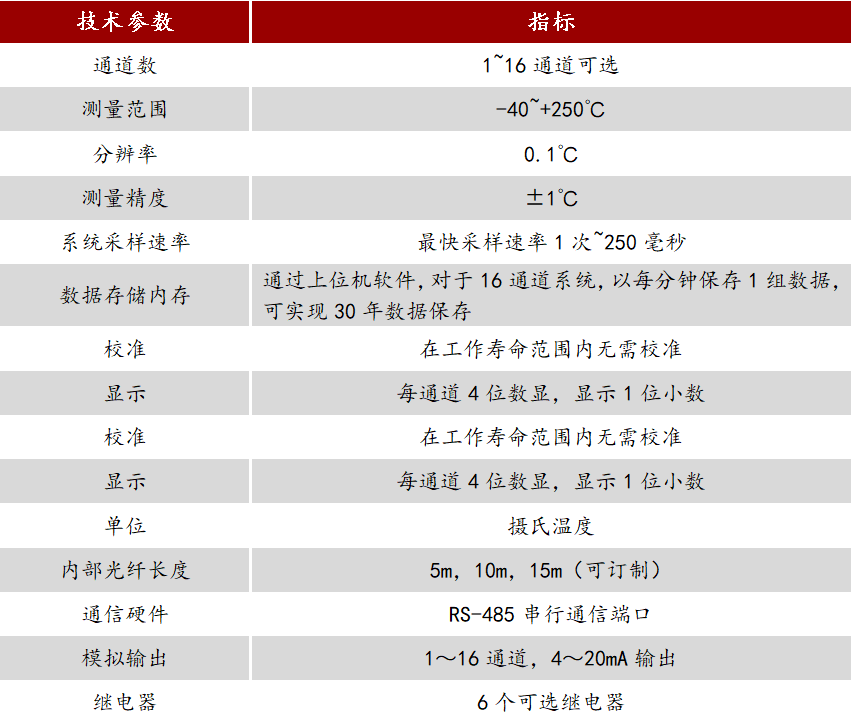

 基本參數

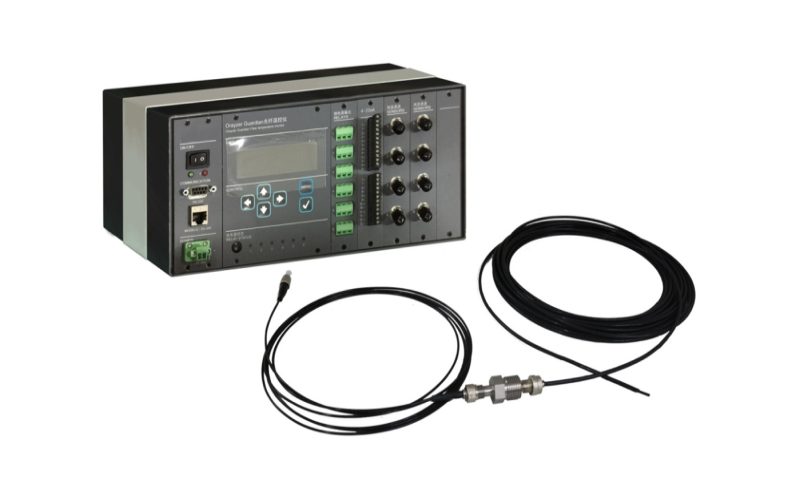

產品組件

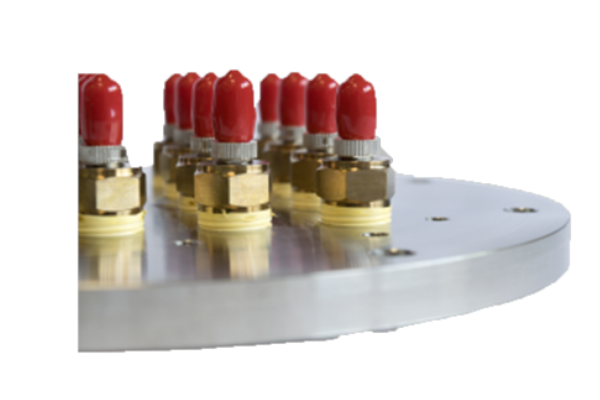

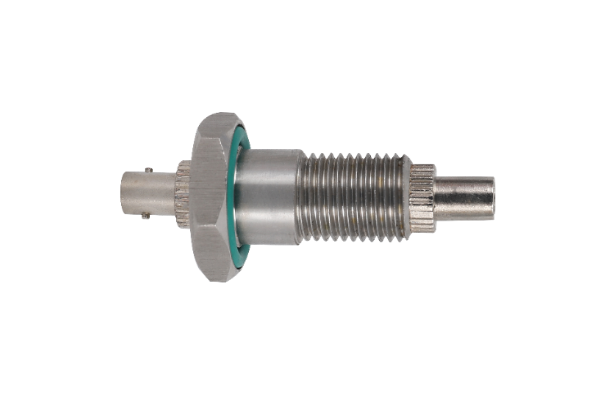

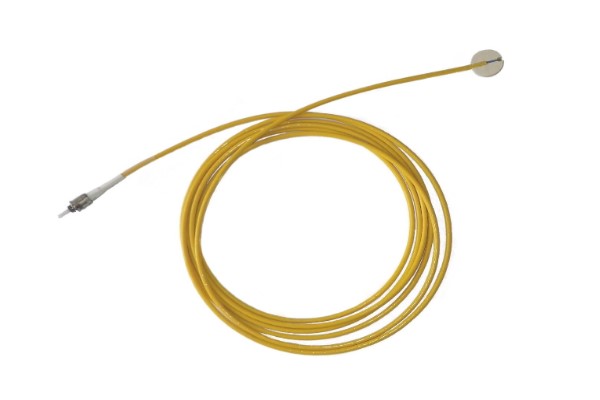

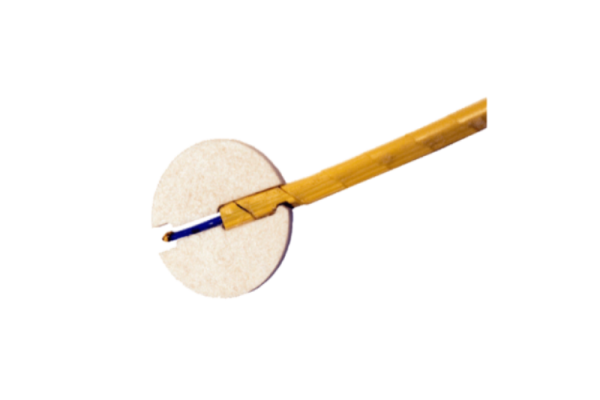

     貫通盤           貫通器（ST型）         耐油耐高壓光纖溫度傳感器
