引言：隨著配電網電纜化率的不斷提升，電纜溝內電纜敷設日益密集，單相接地故障引發火災的風險增加。陜西電科院研發了消弧線圈接地系統接地故障高效處置關鍵技術，降低相關故障導致電纜溝火災的風險，提升了電纜安全可靠運行水平。

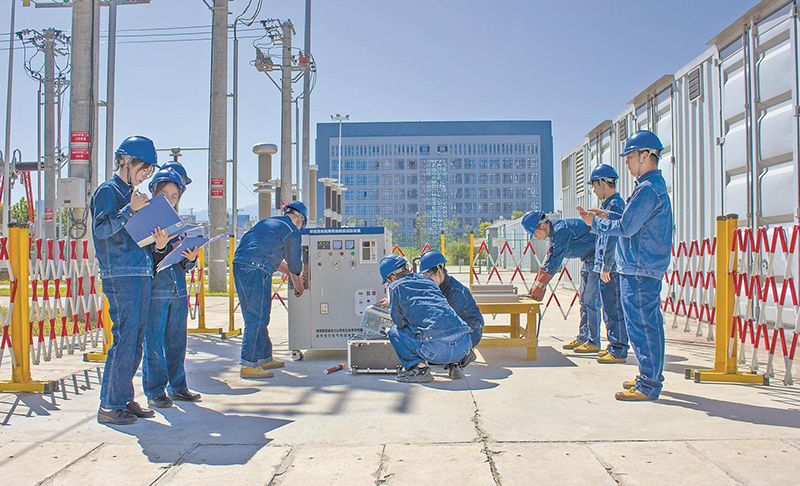

科研人員開展單相接地故障處理能力現場測試

近日，陜西省又一座110千伏變電站安裝了高性能選線保護裝置，對單相接地故障的處理能力顯著增強，進而降低了相關電纜溝發生火災的風險。

高性能選線保護裝置由國網陜西省電力有限公司電力科學研究院研發，是消弧線圈接地系統接地故障高效處置關鍵技術的成果之一。自2020年起，該院深入研究電弧對電纜的引燃能力、故障點電弧電流抑制、接地故障快速切除和現場測試技術，提出了消弧線圈接地系統接地故障高效處置關鍵技術，在提升電纜單相接地故障檢測準確性的同時減少故障隔離時間、縮小故障影響范圍，提升了電纜安全可靠運行水平。

探明故障電弧發展機理為更好處理電纜接地故障打下基礎

“近年來，配電網電纜化率不斷提升，配電系統電容電流持續增大，導致一旦發生單相接地故障，故障點的電弧電流較大，易造成電纜溝起火。”陜西電科院配電網故障處理團隊學術帶頭人劉健說。

配電網按照中性點接地方式通常分為不接地系統、消弧線圈接地系統和小電阻接地系統。消弧線圈接地系統發生單相接地故障，通常先由消弧線圈輸出補償電流，抑制故障點電弧電流。然后，選線裝置判斷并隔離故障線路。當選線裝置選線錯誤導致單相接地故障無法切除時，調度自動化系統需要依次推拉選出故障所在線路。傳統的處置方式中，消弧線圈補償精度低，抑制故障點電弧電流能力有限。同時，選線裝置難以應對復雜故障。這些因素制約著防治電纜溝火災能力的提升。

陜西電科院配電網故障處理團隊立足故障電弧發展機理，聚焦故障抑制、故障隔離、現場測試三個方面提出新理論、突破新技術、研發新設備。他們采用火災動態仿真方法，揭示了電纜單相接地故障導致火災的溫度場以及熱釋放速率的動態分布規律，明確了故障電弧引燃電纜的時間與空間閾值，為合理設置消弧線圈補償電流和選線裝置動作時間提供了依據。

“抑制故障點電弧電流+精準隔離故障”避免電纜被引燃

“我們首先明確了故障點電弧電流大小、持續時間長短與引燃電纜概率之間的關系，下一步要將電弧電流抑制在安全范圍內，并及時隔離故障，這樣才能避免電纜被電弧引燃?！眲⒔≌f。

為了抑制故障點電弧電流，團隊提出預調式相控消弧原理，研制了預調式相控消弧線圈成套設備。該設備可根據故障點電弧電流大小自動調節補償電流的大小，實現對故障電流的精準補償，從而為隔離故障、消除火災風險贏得更多時間。在單相接地故障發生時，它能夠在60毫秒以內將故障電流控制在2.5安以下，補償精度遠高于傳統消弧線圈能達到的水平。

故障點電弧電流降低后，準確識別并隔離故障才能避免發生電纜溝火災，但現有選線裝置無法有效識別間歇性電弧故障、跨線相繼接地故障等復雜接地故障。

團隊對實際單相接地故障開展了數百次連續監測記錄，在統計分析故障性質、故障類別、熄弧時間、電弧間斷時間等的基礎上，結合發生接地故障時的暫態量和穩態量信息，提出了復雜接地故障的檢測與保護方法。2021年，他們研制出高性能選線保護裝置，增強了對于復雜接地故障的應對能力，進而提升了單相接地故障選線跳閘準確率。目前，陜西省已有176座110千伏變電站應用高性能選線保護裝置，選線跳閘準確率達97.9%。

變電站內外配合實現故障隔離范圍最小

利用高性能選線保護裝置隔離故障需要使整條線路斷電，停電范圍相對較大。于是，團隊又將目光聚焦到如何使停電范圍最小上。

“以前，變電站外的線路未配置配電自動化設備，我們只能通過變電站線路出線開關跳閘來隔離故障。近年來，隨著配電自動化的發展，我們已經可以通過變電站內的選線裝置與變電站外的配電自動化設備配合來處理故障，做到只隔離故障發生的電纜區段，避免整條線路失電。”劉健說。

2022年，團隊提出面向城市配電網的單相接地故障集中智能處理方法和面向郊區配電網的單相接地故障分布智能處理方法，實現了單相接地故障區段自動定位、隔離以及無故障區段恢復供電，縮小了停電范圍，減少了停電時間。

在隨后的成果推廣應用過程中，團隊發現相關人員安裝設備、設置定值時容易誤操作，如互感器極性接反、定值設置不合理等。這些情況會影響預調式相控消弧線圈成套設備和高性能選線保護裝置等的應用效果。為此，團隊提出了基于可控弧光放電的單相接地故障處理能力現場測試方法，研發了專用測試設備和缺陷診斷系統，實現對單相接地故障處理的全流程閉環測試及缺陷自動診斷分析。

“我們利用單相接地故障處理能力專用測試設備和缺陷診斷系統，在全國范圍內已開展現場測試543次，累計發現并幫助消除缺陷3497項，為成果推廣應用打下基礎，也檢驗了相關配電自動化工程的質量?！眻F隊成員權立說。
