引言:光纖電流互感器是換流站中重要的測量設備，其可靠測量關系著直流輸電工程安全穩定運行。在國網設備部組織下，江蘇電科院聯合中國電科院開展科研攻關，探索光纖電流互感器故障機理，研制高可靠光電器件，打造了高可靠自主化光纖電流互感器。

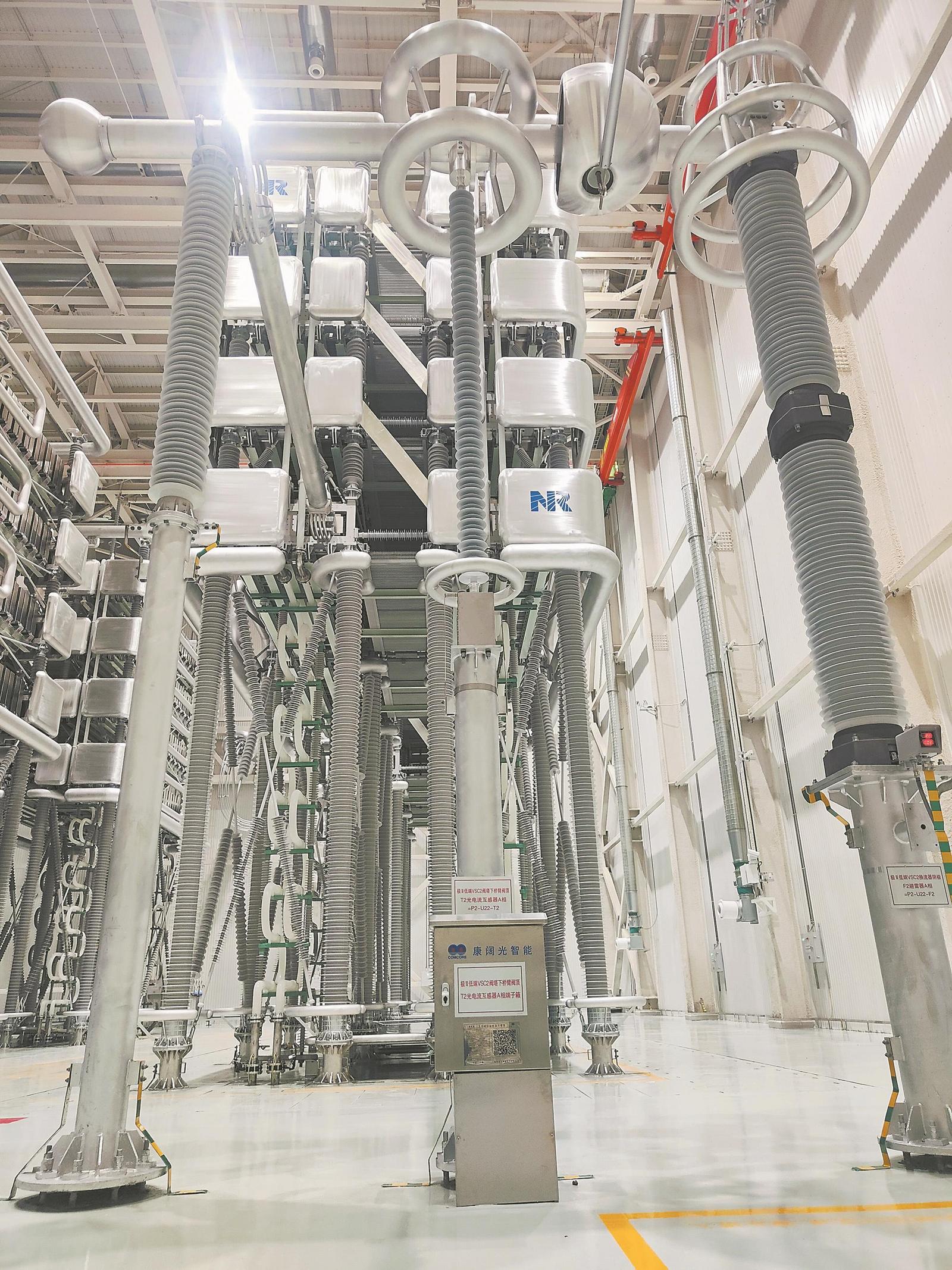

國產光纖電流互感器應用在±800千伏白鶴灘—江蘇特高壓直流工程

近日，國網江蘇省電力有限公司電力科學研究院技術人員開展了光纖電流互感器狀態量預警功能驗證，為后續江蘇電網直流測量裝置健康狀態評估打下基礎。

在國家電網有限公司設備管理部組織下，江蘇電科院牽頭開展了“高可靠自主化光纖電流互感器關鍵技術及應用”項目研究。該項目揭示了進口光纖電流互感器的故障機理，針對其薄弱點研制了一體化傳感光纖、調制器和光源等核心光電器件，打造了國產化自主可控光纖電流互感器。

在運光纖電流互感器多為進口設備

測量直流電無法使用傳統電磁式互感器，主要使用光纖電流互感器。以往，光纖電流互感器大部分依賴進口且故障率較高。研制可靠性高、自主可控的光纖電流互感器成為直流輸電工程發展迫切需要攻克的難題。

找出進口設備的薄弱點是提升在運光纖電流互感器可靠性的前提。自2016年起，在國網設備部的組織下，江蘇電科院聯合中國電力科學研究院有限公司等單位組建攻關團隊，通過大量查閱文獻、理論分析、實驗仿真等手段，摸清了進口設備故障率高的原因，找出了切割式波片、機械振動式調制器、光源等薄弱點。

在理論分析基礎上，2018年，攻關團隊建設了進口光纖電流互感器故障模擬試驗平臺，并研制了光纖電流互感器狀態監測儀。依托故障模擬試驗平臺，攻關團隊根據需求調節光纖電流互感器的光路強度、調制信號幅值，配合使用狀態監測儀對光纖電流互感器的關鍵狀態量開展定量分析，實現了進口設備全壽命周期的“心電圖”動態監測，驗證了故障分析的準確性，并為運維人員排查故障提供了技術支撐。

國產化的光纖電流互感器具有高可靠性

從根本上實現光纖電流互感器的高可靠性必須依靠研發自主可控的國產化設備。自2017年起，攻關團隊到行業內科研機構、生產廠家和高校等開展了大量調研，針對光纖電流互感器的光纖、調制器、光源等主要光電器件開展關鍵技術攻關。

“切割式波片是進口光纖電流互感器實現光信號偏振特性變換的光纖組件，長度只有2毫米，切割難度大，稍有誤差就會影響互感器測量精度。切割好的波片還需要與光纖進行45度角熔接，熔接的角度、熔接放電也會對互感器測量結果有明顯影響?！表?xiàng)目研究人員、江蘇電科院繼電保護及自動化通信技術中心二次設備調試專職龐福濱介紹，“我們聯合行業科研機構和生產廠家，提出了光纖波片一體化拉制新技術，直接在一根光纖上實現了信號的傳輸和電流的測量，不需要再單獨熔接波片，避免了制作過程中切割和熔接帶來的測量精度降低問題?！?/span>

調制器是光纖電流傳感器調制光信號的關鍵組件。進口設備采用基于機械振動的壓電陶瓷實現調制，調制信號頻率低，易受外界振動的影響。為此，攻關團隊組織研制了基于鈮酸鋰晶體的高偏振直波導調制器，將調制信號頻率由幾萬赫茲提升至上兆赫茲。經過第三方機構檢測，振動對使用這種調制器的光纖電流傳感器測量誤差的影響降低至進口設備的7%。

光源光功率低、長期衰減大是制約進口光纖電流互感器使用壽命的主要因素。攻關團隊組織研制了高功率長壽命光源，將光源光功率提升了2.4倍，光源壽命由進口設備的10萬小時增至22.2萬小時。

基于上述光電器件關鍵技術攻關，2020年，具有自主知識產權的高可靠光纖電流互感器研制成功。目前，該成果已應用于張北柔性直流電網工程、±800千伏白鶴灘—江蘇特高壓直流工程等16項直流輸電工程中，與進口設備相比，平均故障率由10.3次/（百臺·年）降低至0.68次/（百臺·年），保障相關工程安全穩定運行。

評估光纖電流互感器狀態為避免故障打下基礎

光纖電流互感器的運行狀態可通過自身的狀態參量反映出來。若能提前發現異常，就可以避免隱患發展為故障。要實現這一點，研究狀態預警算法是關鍵。

早期的進口光纖電流互感器只能讀取幾個狀態參量，且僅用作監測，缺乏告警功能?！拔覀兝弥绷麟娏鳒y量裝置模擬試驗平臺，建立了不同技術路線光纖電流互感器的故障類型與狀態參量的關系，并將它們的運行狀態分為正常、監測、預警和告警四種，實現了設備運行狀態的評估和預警?！表?xiàng)目研究人員、江蘇電科院高級工程師王晨清介紹，攻關團隊還在單臺設備狀態感知基礎上進行擴展，開發了站級、云端的測量裝置狀態監測和故障預警系統，提升了對光纖電流互感器的數字化管理水平和運維效率。

2023年1月，“高可靠自主化光纖電流互感器關鍵技術及應用”項目成果通過了中國電機工程學會組織的鑒定。鑒定委員會認為，項目實現了光電器件的自主化及關鍵參數的超越，顯著提升了光纖電流互感器的可靠性，成果整體達到國際領先水平。今年年初，該項目獲國家電網公司2023年度科學技術進步獎一等獎。

內容來源：國家電網報
